電解水制氫技術四大核心技術路線

能作為清潔、高效的二次能源，正成為能源轉型的關鍵方向。電解水制氫因能與可再生能源深度耦合，實現“綠氫”規?；a(chǎn)，已成為氫能產業的核心支撐技術。

一、電解水制氫的基本原理

電解水（Water Electrolysis）是通過施加電能破壞水分子化學鍵，將水（H?O）分解為氫氣（H?）和氧氣（O?）的電化學過程，其核心反應遵循熱力學規律與電化學原理。

（一）核心化學反應

電解過程中，陽極與陰極分別發生氧化還原反應，總反應式及電極反應如下：

• 陽極反應：H?O→2H?+½O?+2e?（可逆電位Urev=1.229V）
• 陰極反應：2H?+2e?→H?（可逆電位Urev=0.00V）
• 總反應：H?O→H?+½O?（可逆電位Urev=1.229V）

（二）熱力學基礎

電解水是吸熱過程，需輸入能量以破壞水分子鍵，總能量需求以焓變（ΔH）表示，其能量構成滿足熱力學方程：ΔH=ΔG+TΔS，其中ΔG為吉布斯自由能（需由電能提供），TΔS為反應所需熱量（可來自環境或系統余熱）。

關鍵電壓參數定義：

可逆電池電壓（Urev）：電解所需最低電壓，標準條件下（298.15K、101.325kPa）為1.229V，由ΔG=z.F.Urev推導（z=2為電荷轉移數，F(xiàn)=96485 C mol ^-1為法拉第常數）。

1. 熱中性電壓（Utn）：恒溫?zé)o環境熱交換時分解水的最小電位，標準條件下為1.481V，對應ΔH=z.F.Utn。

實際電解中，操作電壓需高于Utn，因存在三類過電壓損失：歐姆電阻過電壓（Uohm）、電極動力學過電壓（Uact）、物質傳輸過電壓（Ucon），總電壓滿足：U=Urev+Uohm+Uact+Ucon。

二、電解水系統核心組件

電解水系統的性能與耐久性依賴四大核心組件的協同作用，各組件功能與設計要點如下：

（一）電極

作為電化學反應的發生場所，需具備高導電性、良好催化活性及耐腐蝕性。陽極主要催化析氧反應（OER），陰極催化析氫反應（HER），材料選擇需適配電解液環境（如堿性體系常用鎳/鈷氧化物，酸性體系常用鉑、銥等貴金屬）。

（二）離子交換膜（隔膜）

核心功能是分隔氫氣與氧氣，同時傳導離子（H?、OH?或O²?），需滿足高離子電導率、低氣體滲透率及長期穩定性。不同技術路線采用的膜類型差異顯著：堿性體系用多孔隔膜（如石棉、聚合物），PEMWE用質子交換膜（如NAFION膜），AEMWE用陰離子交換膜，SOWE用固體氧化物電解質。

（三）催化劑層

降低電極反應活化能，提升反應速率，是決定電解效率的關鍵。催化劑需具備高活性、高選擇性及穩定性，成本與性能的平衡是技術落地的核心挑戰（如PEMWE依賴貴金屬催化劑，AEMWE致力于開發非貴金屬體系）。

（四）多孔傳輸層（PTL）

為催化層提供物理支撐，同時實現反應物（水）的供給與產物（H?、O?）的快速脫離。需設計網狀、氈狀或泡沫狀多孔結構，經表面改性后減少氣體滯留，降低傳輸阻力，保障電解過程連續穩定。

（五）電解槽堆疊

由單電池（電極、膜、PTL、墊片）堆疊而成，流場采用雙向設計防止短路，配備絕緣墊片避免電極接觸，通過合理的結構設計實現規?；茪?。

三、四大電解水技術路線詳解

根據工作溫度與電解液類型，電解水技術分為低溫（室溫-100℃）與高溫（400℃-1000℃）兩大類，其中低溫技術包含AWE、PEMWE、AEMWE，高溫技術為SOWE，各路線特性如下：

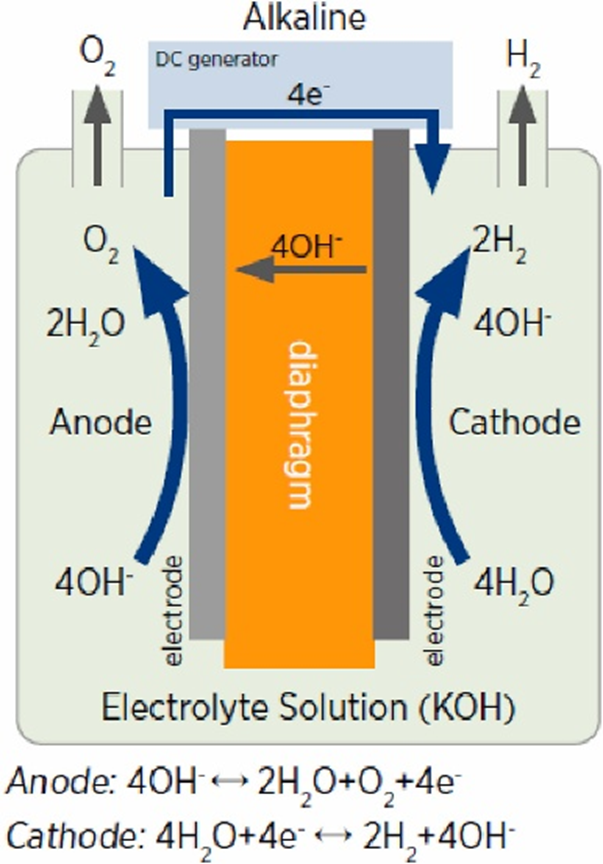

（一）堿性電解水（AWE）：成熟可靠的規?；x擇

AWE是應用最廣泛的傳統技術，以30%-40%氫氧化鉀（KOH）溶液為電解液，采用多孔隔膜分隔兩極。

• 工作機制：陰極生成H?與OH?，OH?通過隔膜遷移至陽極，氧化生成O?與H?O，操作溫度65-100℃，工作電壓1.8-2.4V，轉換效率60%-80%。
• 核心優勢：技術成熟度高、設備成本低、可規模化應用（已實現千兆瓦級項目），無需貴金屬催化劑。
• 主要挑戰：電解液易受雜質污染，電極腐蝕問題突出，電解效率相對較低，氣體純度需后續提純。
• 應用場景：大規模工業制氫、結合火電/水電等傳統能源的制氫項目。

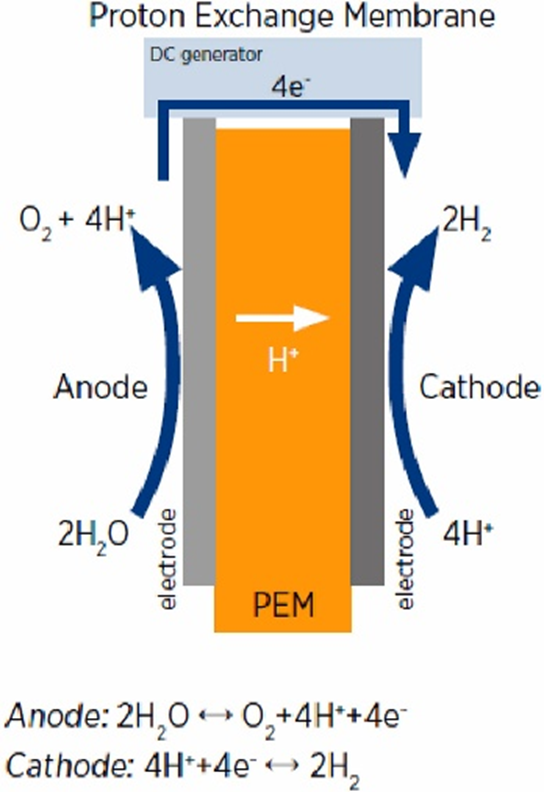

（二）質子交換膜電解水（PEMWE）：高效清潔的高端方案

PEMWE以質子交換膜為固態電解質，傳導H?，陽極用IrO?催化劑，陰極用Pt催化劑，操作溫度70-90℃。

• 工作機制：水分子在陽極分解為H?、O?與電子，H?透過質子交換膜遷移至陰極，與電子結合生成H?，陰極可承受高壓（最高70MPa）。
• 核心優勢：能量效率高（轉換效率70%-85%）、氫氣純度高（≥99.9%）、響應速度快（適配可再生能源波動）、無堿液污染。
• 主要挑戰：成本高昂（貴金屬催化劑與質子交換膜價格高）、大規模擴展難度大（目前主流為百千瓦級，兆瓦級項目尚在示范）。
• 應用場景：分布式制氫、新能源配套制氫（風電、光伏）、車載氫能供應等高端場景。

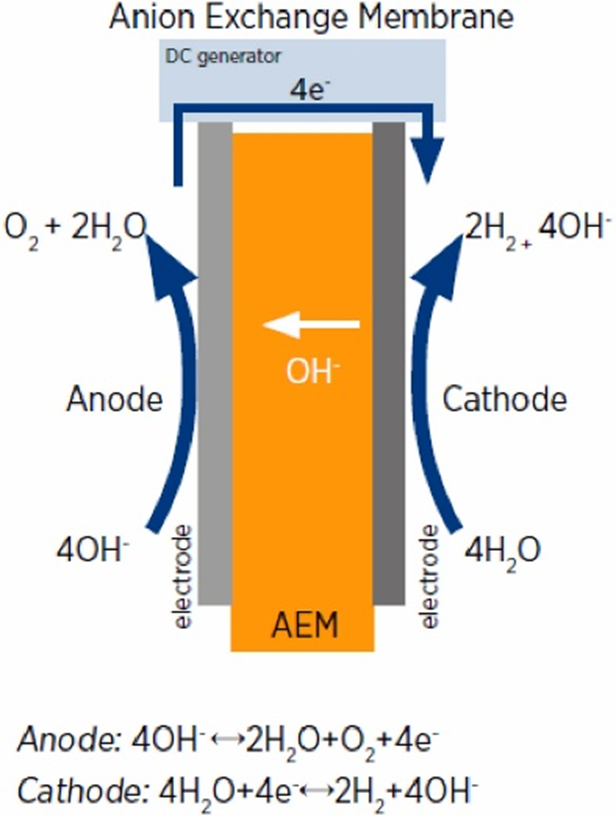

（三）陰離子交換膜電解水（AEMWE）：兼具優勢的新興技術

AEMWE是近年發展的新型技術，以陰離子交換膜為電解質，傳導OH?，融合AWE與PEMWE的技術特點。

• 工作機制：陰極生成H?與OH?，OH?通過陰離子交換膜遷移至陽極發生氧化反應，可采用非貴金屬催化劑（如鎳基、鐵基材料）。
• 核心優勢：成本低于PEMWE（無貴金屬依賴）、安全性高（適配高壓運行）、響應速度快（兼容可再生能源）。
• 主要挑戰：陰離子交換膜性能不足（氧化穩定性差、電導率低）、組件裝配難度大（膜溶脹問題）、長期耐久性有待驗證。
• 應用場景：分布式制氫、新能源制氫配套，目前處于中試與示范階段。

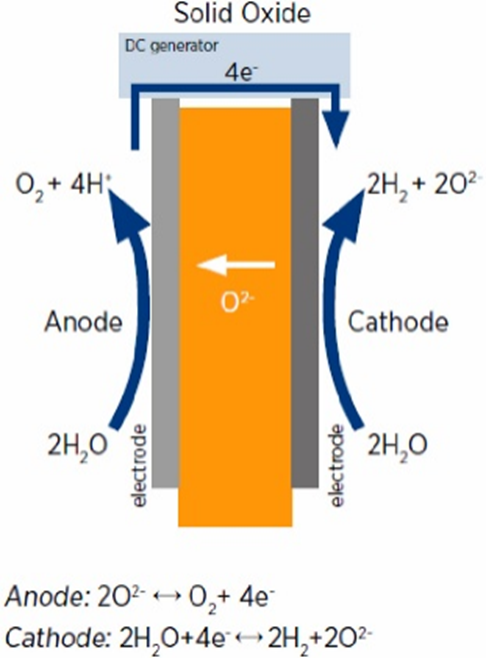

（四）固體氧化物電解水（SOWE）：高溫高效的未來方向

SOWE以固體氧化物為電解質（傳導O²?），工作溫度高達900-1000℃，電極采用鎳基材料，可利用高溫余熱降低能耗。

• 工作機制：水蒸氣在陰極與電子結合生成H?與O²?，O²?通過固體氧化物電解質遷移至陽極，氧化生成O?，高溫下反應動力學顯著提升。
• 核心優勢：能量效率極高（轉換效率80%-90%）、可利用工業廢熱/核能等低品位熱能、無需貴金屬催化劑。
• 主要挑戰：技術成熟度低（目前僅實現千瓦級示范）、運行條件苛刻（高溫導致電解質劣化、組件熱膨脹匹配難度大）、壽命較短（通常＜10000小時）。
• 應用場景：未來大規模清潔能源制氫、工業余熱回收制氫、核能-氫能耦合項目。

四、技術對比與發展趨勢

四大技術路線各有側重，形成互補格局：AWE憑借成熟度占據規模化市場，PEMWE以高效清潔領跑高端場景，AEMWE依托成本優勢成為潛力股，SOWE憑借高溫高效瞄準未來技術制高點。

未來發展方向聚焦三大核心：

1. 降本增效：開發非貴金屬催化劑、低成本膜材料，優化組件結構以降低過電壓損失。
2. 提升耐久性：解決電極腐蝕、膜降解等問題，延長設備使用壽命（目標＞80000小時）。
3. 規?；m配：推進PEMWE、AEMWE的兆瓦級擴展，完善SOWE的中高溫運行穩定性，實現與可再生能源的深度耦合。

電解水制氫技術正處于多路線并行發展、技術迭代加速的關鍵期，隨著材料科學與工程技術的突破，綠氫成本將持續下降，為全球能源轉型提供堅實支撐。
